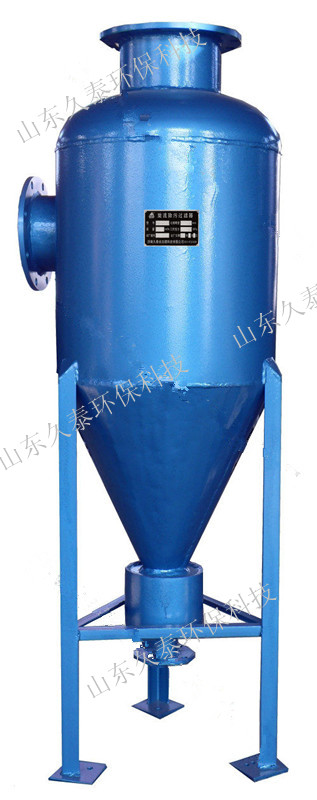

旋流除砂器
设备概述：
※“久泰”系列旋流除砂器是利用独特的设想和巧妙的结构，成功地解决了现有技术中
由于除污流速与反冲流速相同而造成的反洗效果不好及投资和运行费用高等问题。由于
进水管安装在筒体的偏心位置，所以当水通过进水管进入设备后，首先沿筒体的圆周切
线方向形成斜向下的圆周流体，水流旋体转着沿内壁在导流板的作用向下推移，当水流
到达锥体接近底部后，转而沿筒体轴心向上旋转，最后经滤网进一步截留杂质后由出水
管排出。杂质在流体旋转离心力和自身重力作用下，沿锥休内壁落入设备下部集污器中
，锥体下部设有特殊构件防止杂质向上泛起，当积累在集污器中的杂质积累到一定程度
时，只要开启手动阀门，杂物即可在水流作用下流出旋流除污器。旋流除污器集旋流、
沉淀与除污为一体，主要用来清除地下水和地下热水以及其他水源中的固体颗粒。较目
前市场上的除砂器，增加了除污单元，具有除砂率高，节省安装空间，对微小颗粒的过
滤效率高，工作状态稳定等优点。而且可以去除水中的悬浮物。
※旋流除污器可在运行中清污，即不必关闭水泵，在排污时，蝶阀缓慢开启，先流出的
是污水，接着是浊水，最后是清水，清水流出的同时清洗了蝶阀阀体衬胶，因此，蝶阀关
闭后不会漏水。安装时需将污水引到排水沟处。
※一台设备可以替代旋流除砂器、沉淀器、管道过滤器、除污器等四件设备。进水投加
絮凝剂、杀菌剂等还起到混合器的作用。
※设备按进水口方向常规设计为左进上出水型(面对标牌)，如选用右进型，定货时敬请
说明。 设备设置电控箱和排污电动阀可以全自动运行。
结构特点：
1、结构相对简单，成本低，易于安装和操作。处理量大，占地面积小，用途广泛，适应
性强，无动力，免维护运行。
2、与机械除污器、扩大管、缓冲箱等除砂设备相比，具有体积小，处理能力大，投资和
运行费用低等优点。在设备内壁对着进水口的位置设有旋流护板和导流板，利于形成
旋流；抗冲击力强，延长设备使用寿命。
3、旋流室和沉淀室内壁设用导流板，利于形成旋流沉降，使杂质尽快进入集污器，且在
系统压力突然增加，水流增快的情况下集污器防止杂质不会翻起 ，依然保持良好的沉
淀效果。
4、出水口下部设有不锈钢过滤网和阻水圈，滤网分散水流，减缓流速，进一步截留水中
的悬浮性杂质；水流在滤网下面形成稳定的旋转水层 ，悬浮性杂质逐渐向四周聚集，
在阻水圈下集结成松散小团，沿内壁在导流板作用下进入集污器。
应用范围：
1、生活及工业：地表水、井水除砂、洗煤水、工业选矿、固液分离等；
2、地温空调进水系统，：替代目前风机盘管前使用的丫式除污器，彻
底杜绝风机盘管的污物沉积堵塞问题和冷却水系统中制冷机的冷凝器进
水除污，控制悬浮物杂质等问题；
3、循环水再利用：特别适用于钢铁、热电、化工、电子、食品、造纸等工业局部优
质杂排水处理后回用；
4、中水、污水处理：中水、污水处理厂后级处理，减少细滤系统的运成。
